Strands Firefly Summer Glow 140 mm (vorgefertigt) V1.0.0.0
Strands Firefly Summer Glow 140 mm (vorgefertigt) V1.0.0.0

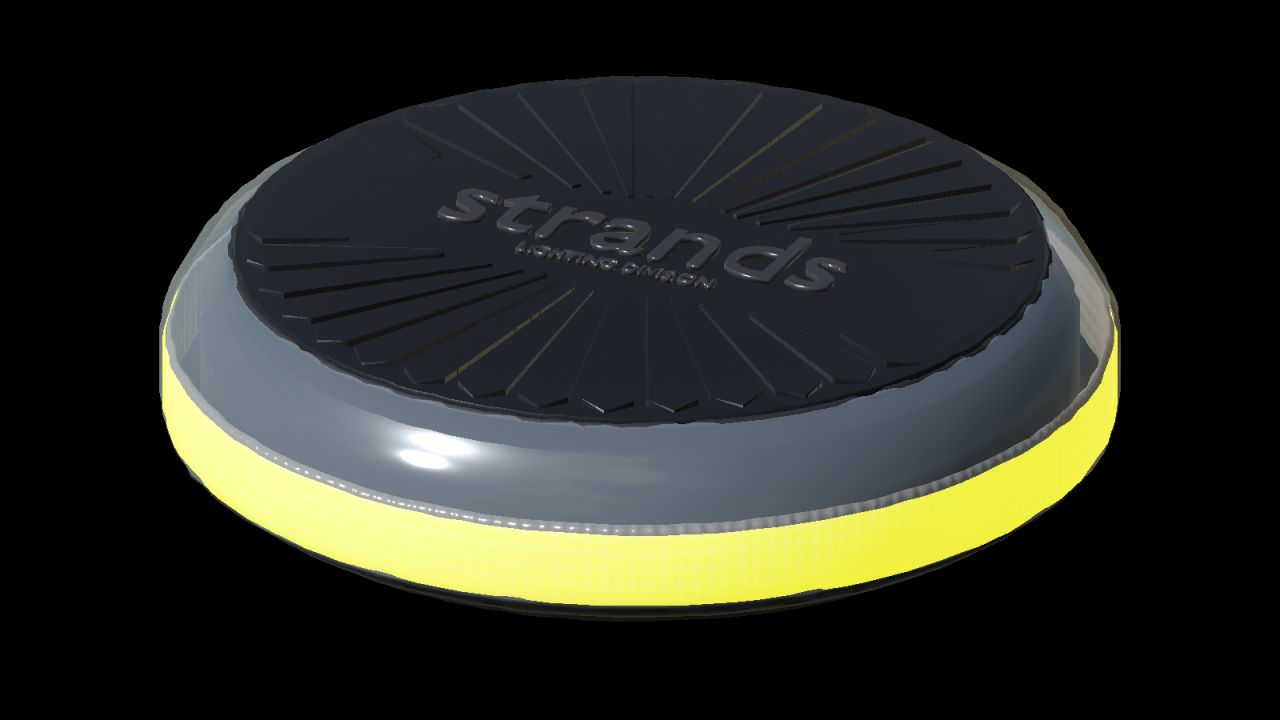

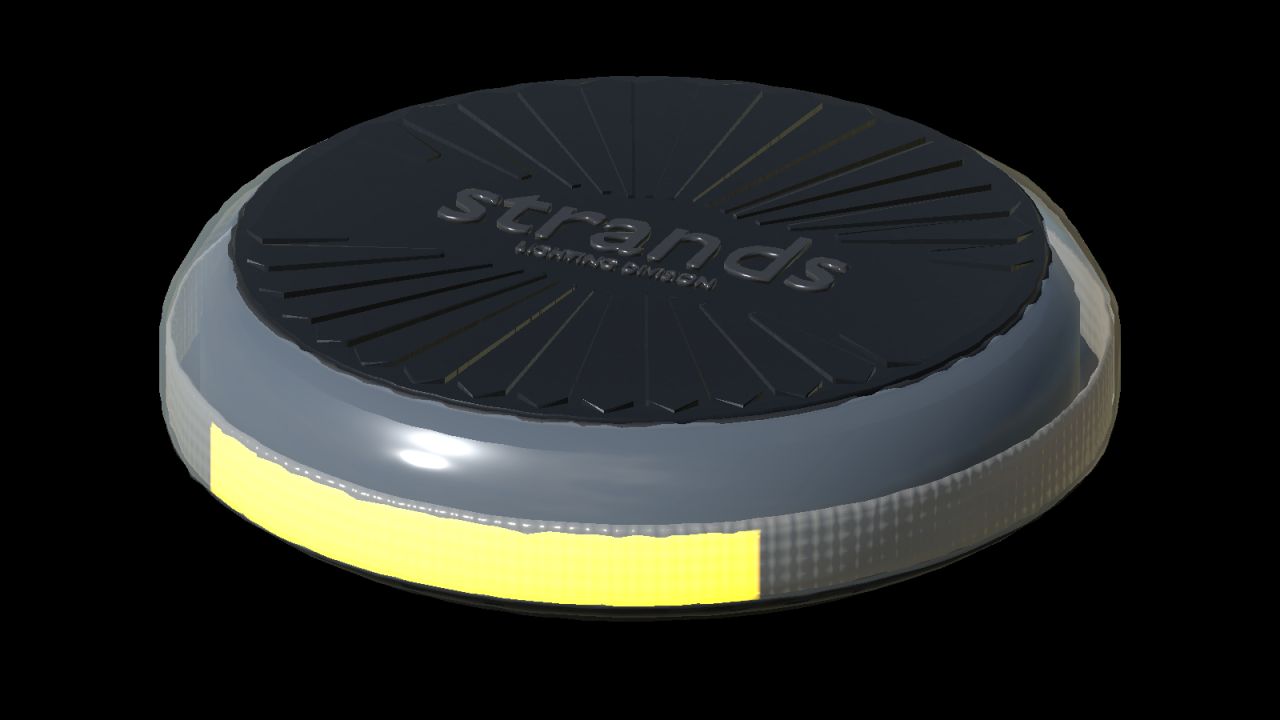

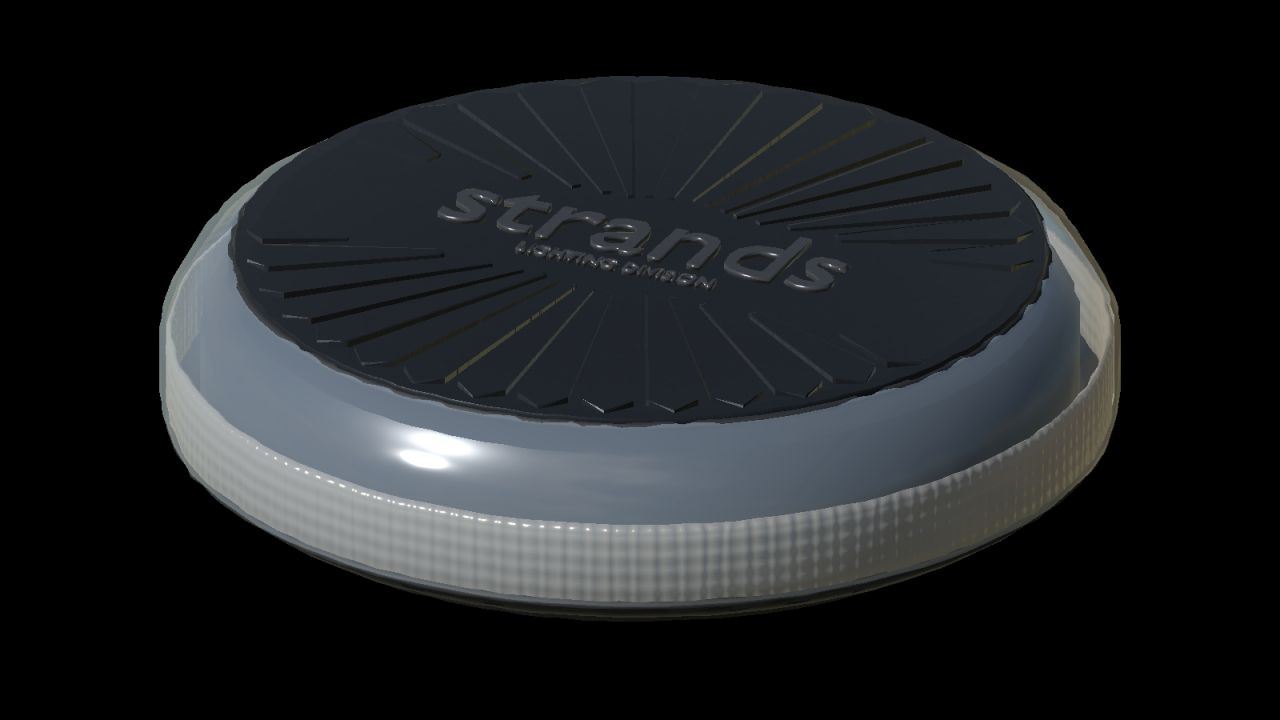

Dies ist ein Fahrzeugbausatz, kein separat erhältliches Modul. Das Modell basiert auf den Strands-Artikeln 850963/850964: Durchmesser 140 mm, Gehäusehöhe 37 mm, Gesamtlänge der Stange 112 mm, Befestigungsabstand 50 mm. Die veröffentlichten Maße bestimmen die Abmessungen; Kleinteile und optische Details wurden anhand von Fotos rekonstruiert, nicht anhand von Hersteller-CAD-Daten.
1. Entpacken Sie die Prefab-Datei. Kopieren Sie den gesamten Ordner `firefly140` in Ihren Fahrzeugmod, direkt neben die Datei `modDesc.xml`. Die Dateien `firefly140.i3d`, `firefly140.i3d.shapes`, `firefly140.xml` und die Texturen müssen zusammenbleiben.
2. Öffnen Sie die Fahrzeug-I3D-Datei im GIANTS Editor. Importieren Sie `firefly140/mount.i3d` und ordnen Sie die leere Gruppe `fireflyMount` der entsprechenden Fahrzeugkomponente zu. Benennen Sie jede Halterung eindeutig, z. B. `nlmFireflyLeft` und `nlmFireflyRight`.
3. Platzieren Sie jede Halterung am Befestigungspunkt. Verwenden Sie die Skala „1 1 1“; die lokale +Y-Achse zeigt nach oben. „SURFACE“ positioniert die Gehäusebasis an der Halterung. „POLE“ hebt das Gehäuse automatisch um 75 mm an, sodass die Unterseite der DIN-Buchse an der Halterung anliegt. Fügen Sie die 75 mm nicht ein zweites Mal hinzu.

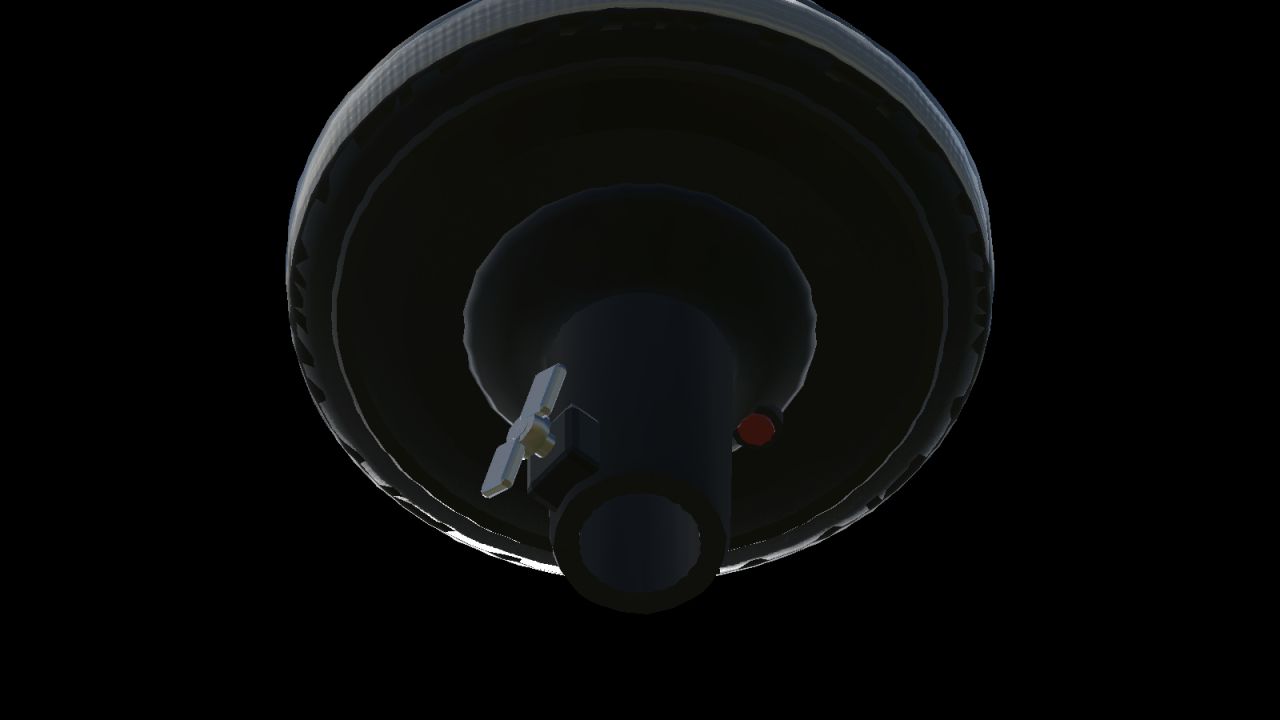

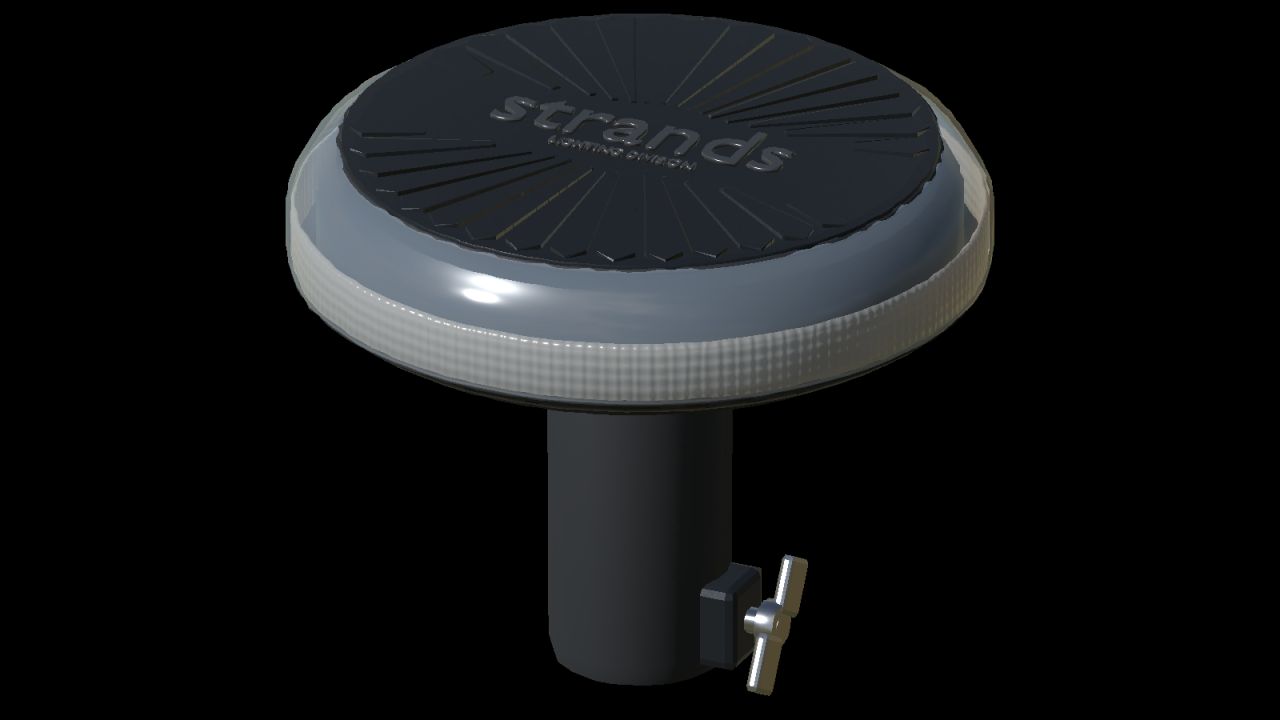

4. Nur für die Platzierungsvorschau importieren Sie `firefly140.i3d` unterhalb der leeren Halterung. Die Gruppe `poleMount` enthält die komplette abnehmbare DIN-Befestigung inklusive Klemme, Flügeln und Knopf. Blenden Sie diese für eine Oberflächenvorschau aus und zeigen Sie `surfaceMount` an. Versetzen Sie für eine Mastvorschau die Vorschaulampe um +0,075 m in Y-Richtung. Entfernen Sie die gesamte Vorschaulampe, bevor Sie das Fahrzeug speichern: Das native XML lädt das tatsächliche Modell. Behalten Sie die leere Halterung bei.
NorthernLightModding
